CNF TYPE |
 |
| ● REEL DIMENSIONS＆PACKING UNIT(卷轴尺寸及包装数量) NUIT(mm) |
PART
NUMBER |
DIMENSIONSOFREEL
卷轴尺寸 |
PACKAGINGUNIT
包装数 |
| 品名 |
A |
B |
C |
W |
| CNF43 |
330 |
75．0±2．00 |
13．50±0．50 |
12．0±0．50 |
1500pcs/r |
| CNF54 |
330 |
75．0±200 |
13．50±0．50 |
160±0．50 |
1500pcs/r |
| CNF73 |
330 |
75．0±2．00 |
13．50±0．50 |
16．0±0．50 |
1000pcs/r |
| CNF75 |
330 |
75．0±2．00 |
13．50±0．50 |
24．0±050 |
1000pcs/r |
| CNFl05 |
330 |
75．0±2．00 |
13．50±0．50 |
24．0±0．50 |
500pcs/r |
|

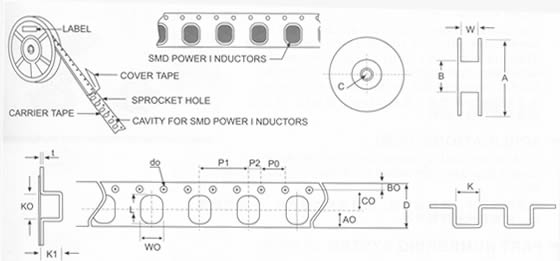

| ● CARRIER TAPE DIMENSIONS(载带尺寸) NUIT(mm) |
| SYM |
CNF43 |
CNF54 |
CNF73 |
CNF75 |
CNFl05 |
| A0 |
4．75±0．10 |
4．75±O．10 |
6．75±0．10 |
6．75±O．10 |
10．75±0．10 |
| BO |
1．75±O．10 |
1．75±0．10 |
175±010 |
1．75±010 |
1．75±010 |
| CO |
5．50±0．10 |
5．50±0．10 |
7．50±0．10 |
7．50±0．10 |
11．50±0．10 |
| D |
12．OO±030 |
1200±0．30 |
16．00±030 |
16．00±0．30 |
24．00±030 |
| K |
4．50±0．20 |
5．70±O．20 |
7．70±0．20 |
7．70±0．20 |
9．65±0．20 |
| KO |
5．00±020 |
6．30±0．20 |
8．40±0．20 |
8．40±0．20 |
10．90±0．20 |
| K1 |
4．00±O．10 |
5．50±0．10 |
4．55±0．10 |
5．60±0．10 |
6．10±0．10 |
| L |
5．40±020 |
6．55±0．20 |
8．80±0．20 |
8．80±0．20 |
11．30±0．20 |
| WO |
4．90±0．20 |
5．80±0．20 |
8．10±0．20 |
8．10±0．20 |
10．05±0．20 |
| PO |
4．00±0．10 |
4．00±0．10 |
4．00±0．10 |
4．00±0．10 |
4．00±0．10 |
| P1 |
8．00±O．10 |
8．00±O．10 |
12．00±0．10 |
12．00±0．10 |
12．00±0．10 |
| P2 |
2．00±0．05 |
2．00±0．05 |
2．00±005 |
2．00±0．05 |
2．00±0．05 |
| dO |
1．55±0．05 |
1．55±0．05 |
1．55±0．05 |
1．55±0．05 |
1．55±0．05 |
| t |
0．40±0．05 |
0．40±0．05 |
040±005 |
0．40±005 |
0．40±0．05 |
|
|
