Products>>Chip inductors Series |
|
|
QB□ TYPE |
 |

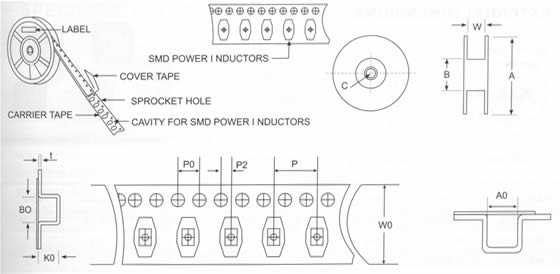

| ● REEL DIMENSIONS＆PACKING UNIT(卷轴尺寸及包装数量) NUIT(mm) |
PART
NUMBER
|
DIMENSIONSOFREEL
卷轴尺寸
|
PACKAGINGUNlT
包装数 |
| 品名 |
A |
B |
C |
W |
|
| QB□1608F/1607BLF |
178/330 |
75．0±2．00 |
13．50±0．50 |
12．O±O．50 |
750/2500pcs/r |
| QB□1608C/1608BLC/1608DT |
178/330 |
75．0±2．00 |
1350±O．50 |
120±0．50 |
750/2500pcs/r |
| BF3308F |
330 |
75．0±2．00 |
13．50±0．50 |
24．0±0．50 |
1000pcs/r |
| BF3316F/3316C/3316DT |
330 |
75．0±2OO |
13．50±O50 |
240±0．50 |
1000pcs/r |
| BF3340F |
330 |
75．0±2．00 |
13．50±0．50 |
24．O±0．50 |
225pcs/r |
| BF5022F/5022C |
330 |
750±200 |
1350±050 |
32．0±0．50 |
250pcs/r |
|
|
| ● CARRIER TAPE DIMENSIONS(载带尺寸) NUIT(mm) |
SYM．
|
QB□1608F
QB□1607BLF
|
QB□1608C
QB□1608BLC
QB□1608DT |
BF3308F
|
BF3316F
BF3316C
BF3316DT |
BF3340F |
QB□5022F
QB□5022C |
| A0 |
4．65±0．10 |
4．65±0．10 |
9．55±0．10 |
9．55±O．10 |
9．70±0．10 |
15．40±0．10 |
| B0 |
6．80±0．10 |
6．80±0．10 |
13．10±0．10 |
13．10±0．10 |
13．25±010 |
18．80±0．10 |
| K0 |
3．00±0．10 |
3．00±0．10 |
3．30±0．10 |
5．40±0．10 |
11．60±0．10 |
7．40±0．10 |
| P |
8．00±0．10 |
8．00±0．10 |
12．OO±O．10 |
12．00±O．10 |
24．00±0．10 |
24．00±0．10 |
| PO |
4．OO土O．10 |
4．00±0．10 |
4．00±0．10 |
4．00±0．10 |
4．00±0．10 |
4．OO±0．10 |
| P2 |
2．00±0．10 |
2．00±0．10 |
2．00±O．10 |
2．00±010 |
2．00±010 |
2．00±0．10 |
| WO |
12．OO±0．30 |
12．00±0．30 |
24．00±0．30 |
24．OO±0．30 |
32．00±0．30 |
32．00±0．30 |
| t |
0．30±0．10 |
0．30±0．10 |
0．40±0．10 |
0．40±010 |
050±0．10 |
0．40±0．10 |
|
|
